Описание

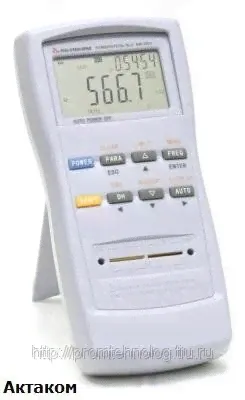

AM-3023 измеритель RLC Актаком Особенности АМ-3023 Цифровой измеритель LCR: измерение сопротивления 0,1 мОм... 1 ГОм, емкости 0,01 пФ...10 мФ, индуктивности 0,01 мкГн...10 кГн, добротности 0,0001...9999, тангенса угла потерь 0,0001...9999. Частота тест ― сигнала: 100 Гц, 120 Гц, 1 кГц, 10 кГц. Режим относительных измерений, режим сортировки компонентов, измерение по параллельной и последовательной схемам, габариты 95х200х40 мм, масса 0,4 кг. Измеритель RLC предназначен для измерения индуктивности, электрической емкости и сопротивления при настройке, проверке и эксплуатации радиоэлектронной аппаратуры в полевых, цеховых и лабораторных условиях.Портативные измерители индуктивности, сопротивления, емкости, тангенса угла потерь, добротностиОсновной дисплей 5 разрядов, вспомогательный 4 разрядаБазовая погрешность 0,3%Частота тест – сигнала: 100 Гц, 120 Гц, 1 кГц и 10 кГцПрограммная компенсация начальной емкости и сопротивления (кз/хх)Автоматический и ручной выбор пределов измеренияРежим относительных измерений (Δ ― измерение, Δ ― измерение в %)Эквивалентные схемы измерений: параллельная/последовательнаяРежим сортировки компонентов (4 ячейки)Автовыключение питаниТехнические параметрыИзмерение сопротивления до 10 МОм с макс. разрешением 0,1 мОмИзмерение емкости до 10 мФ с макс. разрешением 0,01 пФИзмерение индуктивности до 10 кГн с макс. разрешением 0,01 мкГнИзмерение добротности 0,0001...9999Измерение тангенса угла потерь 0,0001...9999Базовая погрешность ±0,3% в основном диапазонеСкорость измерения 3 изм/сЗапуск измерений автоматический или ручнойСхема измерения параллельная/последовательная (ручной выбор)Частота тест-сигнала 100 Гц, 120 Гц, 1 кГц и 10 кГцУровень тест-сигнала 0,3 В скзРежим индикации измерений: абсолютное значение, Δ ― измерение, Δ ― измерение в %Режим сортировки компонентов 4 ячейки (компаратор)Дисплей ЖКИ, основной дисплей 5 разрядов, вспомогательный 4 разрядаУсловия эксплуатации 10°С…50°С и относительная влажность до 85%Напряжение питания 9 В «Крона»Га
